Özel Şekle Sahip Kolon-Kiriş Modellemek

Özel yapıların yapımında kullanılan özel tasarım kolon ve kirişler nasıl oluşturulur? Bu yazımızda kolon veya kirişlerde kesik, girinti veya çıkıntılar ekleyerek farklı şekiller nasıl oluşturulabileceğini gösteriyoruz. Doğru şekli oluşturmak karmaşık bir süreçtir, nihai sonucun doğru olması için her adıma dikkat etmeniz gerekir.

1. Building / Properties / Structure / Column seçeneğine girin ve yüksekliğini, profilini, referans noktasını ve malzemesini ayarlayın. Bunlar hazır olduğunda doğru şekli oluşturmak için Cutouts - Recess - Attachment seçeneğine tıklayın.

2. Açılan pencerede Insert new düğmesine tıklayın; kolonun altında bir kesme belirir. Kesme düzleminin yeri referans noktasına, referans düzlemine ve kolon üzerindeki yerleşimine bağlıdır. Mükemmel sonuç için bu ayarları senkronize etmeniz gerekir.

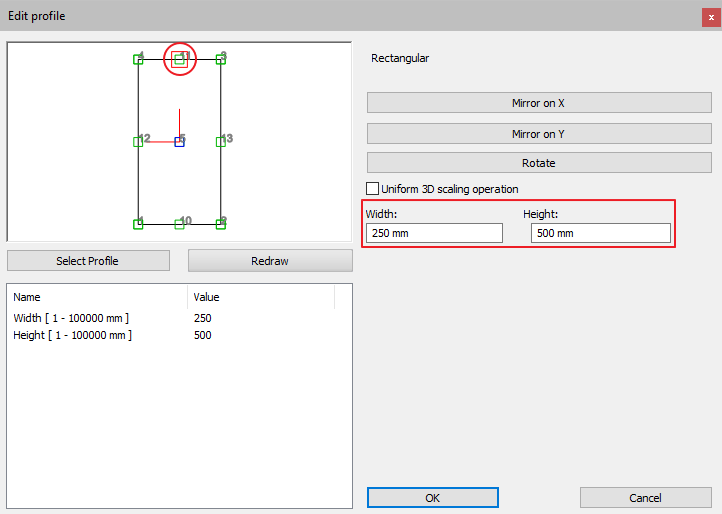

Eklenen şeklin parametrelerini ayarlayın: türü Recess (Girinti) olarak değiştirin, referans düzlemini Front Plane (Ön düzlem) olarak ayarlayın, ardından profili gerekli boyutta Rectangular (Dikdörtgen) olarak değiştirin. 3 boyutlu önizlemede kolonun ön tarafında yeşil ve kırmızı bir eksen çizgisi belirir; birincisi profil yüksekliğinin yönünü, ikincisi ise genişliğinin yönünü gösterir. Profil ayarlarında önemli bir adım, referans noktasını doğru ayarlamaktır; bu, onun kolondaki yerleşimini etkileyecektir.

Şimdi profilin sütundaki yerini ayarlayın: derinliğini değiştirin ve onu sütunun üstüne ve ortasına bağlayın. Artık sütunun yüksekliğini değiştirseniz bile girinti her zaman sütunun üstünde görünecektir.

Yeni bir satır ekleyin, şimdi girintiyi kopyaladınız. Bunu Attachment (Ek) olarak değiştirin ve Top plane (Üst düzlem) olarak ayarlayın. Ek artık sütunun üst kısmındadır; bu, yeşil ve kırmızı eksen çizgileriyle gösterilir.

Dikdörtgenin boyutunu eksen çizgilerine göre ayarlayın.

3. OK butonuna tıklayarak değişiklikleri kabul etmiş oluyorsunuz ve bu sütunu kütüphaneye kaydediyorsunuz. Gerekirse 3 boyutlu üstten görünüm seçeneğiyle 2 boyutlu gösterimi açın.
